松下PT-SMZ20KCL主要参数

电源规格  100–240V交流电, 50/60Hz

最大功耗  1,100W(11.2 A - 4.6 A)

松下PT-SMZ20KCL液晶芯片

液晶板尺寸  25.4 mm (1.0英寸)对角线(16:10宽高比）

显示方式      透射式液晶面板(x 3,R/G/B）

显示器像素   2,304,000(1,920x1,200像素)

光源             激光二极管

亮度             21,400流明(中心亮度)/20,000流明

亮度输出减半时间  20,000小时(普通模式/低噪音模式)

分辨率  WUXGA(1,920x1,200像素)

对比度  3,000,000:1(全开/全关)(当[图像模式]设置为[标准]，[动态对比度]设置为[3]时)

屏幕尺寸(对角线)  2.03–15.24m(80–600英寸)，

选用ET-EMU100时，2.54–10.16m(100–400英寸)，16:10宽高比

均匀性  85%

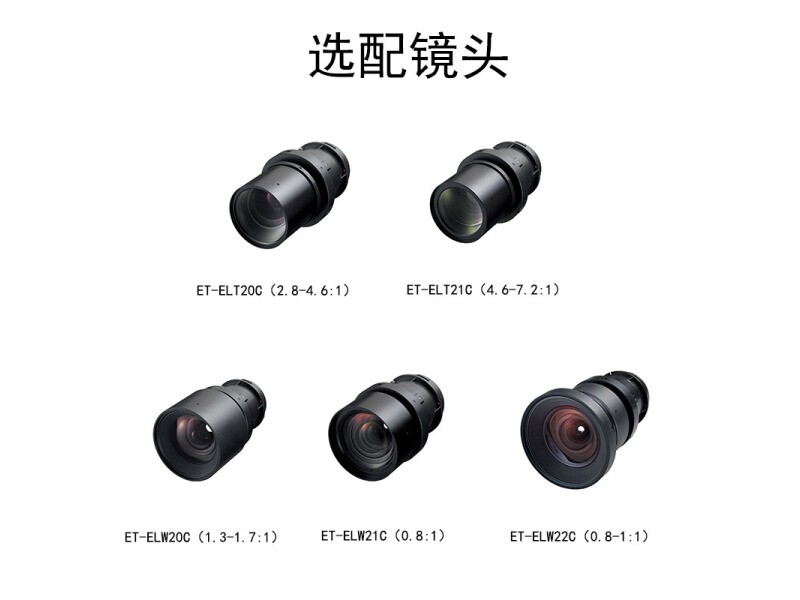

镜头 可选镜头 (此型号不配备标准镜头)

松下PT-SMZ20KCL光轴移动

垂直 (光轴位于屏幕中心) ±60%

水平 (光轴位于屏幕中心) ±20% (选用ET-EMW200时, ±19%) (电动)

梯形校正范围

垂直: ±45°，水平: ±40°

水平和垂直校正同时进行时，总值不能超过55°

安装方式  吊装/平放,正投/背投,360°全方位自由安装

松下PT-SMZ20KCL终端端口

SDI输入     BNCx 1:3G/HD-SDI输入

HDMI输入 HDMI 19-pin x 2 (支持HDCP 2.3,饱和色,4K/60p信号输入*7),符合CEC协议

串行/多台投影机同步输入 D-sub 9-pin (阴)x1 用于外部控制(与RS-232C相容)

串行/多台投影机同步输出 D-sub 9-pin (阳)x1 用于链路控制(与RS-232C相容)

遥控1输入 D-sub 9-pin (阴)x1 用于外部控制(并行)

遥控2输入 M3x1 用于有线远程控制

遥控2输出 M3x1 用于链路控制(用于有线远程控制)

DIGITAL LINK RJ-45x1用于网络和DIGITAL LINK连接(视频/网络/串行控制)(兼容HDBaseT™),100Base-TX

局域网    RJ-45 x 1用于网络连接 ,10Base-T/100Base-TX( 适用于PJLink™ [Class 2], 支持Art-Net)

DC输出   USB连接器(类型A)x1 用于供电 (5 V/2 A输出)

USB        USB连接器(类型A)x1,用于连接无线模块AJ-WM50MC(选配), USB存储器

机身材料 模压塑料

过滤网     有(更换周期：约20,000小时)

噪音水平  42 dB(普通模式)

尺寸(宽×高×长) 约650 x 185 x 440 mm (不含支脚和凸起部分)

重量        约23.0 kg
